Python入门篇.第91天—Python matplotlib introduction
今天我们一起来探究 Python 中一个很有趣的模块--Matplotlib，Matplotlib 是一个非常优秀的 Python 2D 绘图库，只要给出符合格式的数据，通过 Matplotlib 就可以方便地制作数据图。
一、初识 Matplotlib
- Matplotlib 以多种硬拷贝格式和跨平台的交互式环境生成出版物质量的图形。Matplotlib 可用于 IPython 脚本，Python 和 IPython Shell，Jupyter 笔记本，Web应用程序服务器和四个图形用户界面工具包。
- Matplotlib 尝试使容易的事情变得容易，使困难的事情变得可能。在实践过程中只需几行代码就可以生成图表，比如直方图、功率谱、条形图、误差图、散点图等。
1、IPython
IPython 是 Python 的一个增强版本。它在下列方面有所增强：命名输入输出、使用系统命令（shell commands）、排错（debug）能力。我们在命令行终端给 IPython 加上参数 -pylab （0.12 以后的版本是 --pylab）之后，就可以像 Matlab 或者 Mathematica 那样以交互的方式绘图。
2、pylab
pylab 是 matplotlib 面向对象绘图库的一个接口。它的语法和 Matlab 十分相近。也就是说，它主要的绘图命令和 Matlab 对应的命令有相似的参数。
二、 安装
1、在线安装
安装 Matplotlib 包与安装其他 Python 包一样，都可以使用 pip 来安装。
启动命令行窗口，在命令行窗口中输入如下命令：
pip3 install matplotlib
输入上面的命令后会自动下载安装 Matplotlib 包的最新版本。下载完成后会安装，最后提示 Matplotlib 包安装成功：
Installing collected packages: matplotlib
Successfully installed matplotlib-3.1.1
2、离线安装
在有网络限制条件下我们需要下载离线包来安装，python matplotlib 离线安装需要提前下载好与 python 版本对应的 wheel 安装包，下载地址
在上图中选择相应的安装包下载即可，cp36 表示 python 是 3.6 版本，同样的 cp37 表示 python 是3.7 版本，同样可以在 python 命令行下使用一下命令查看支持的版本属性：
>>>python
>>> import pip._internal

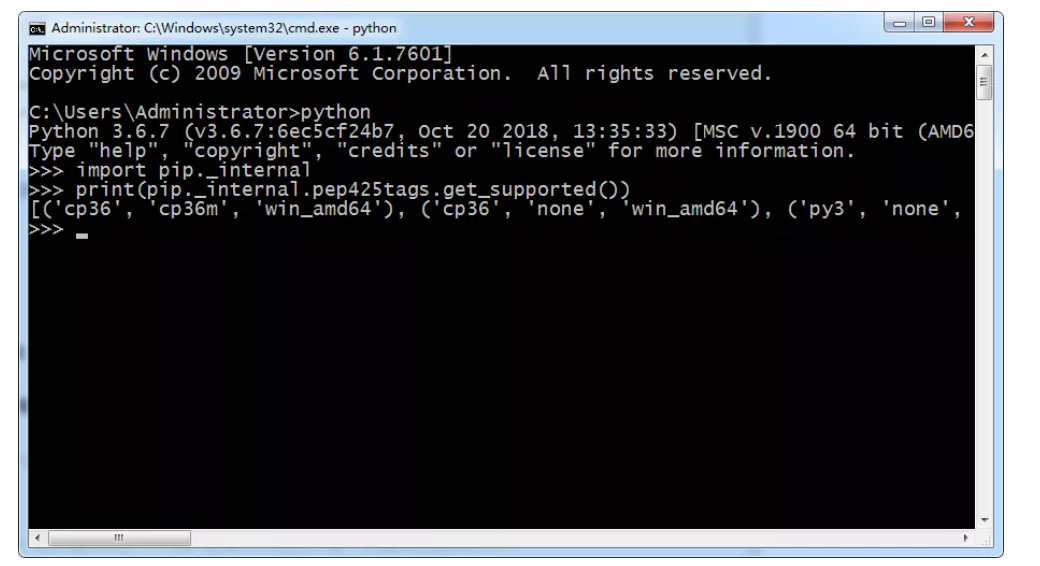

>>> print(pip._internal.pep425tags.get_supported())
以上结果可以显示出相应的版本支持，下载好后 使用 pip命令安装即可成功：
pip install matplotlib-3.1.1-cp36-cp36m-manylinux1_x86_64.whl
三、matplotlib 架构
1、matplotlib 架构图

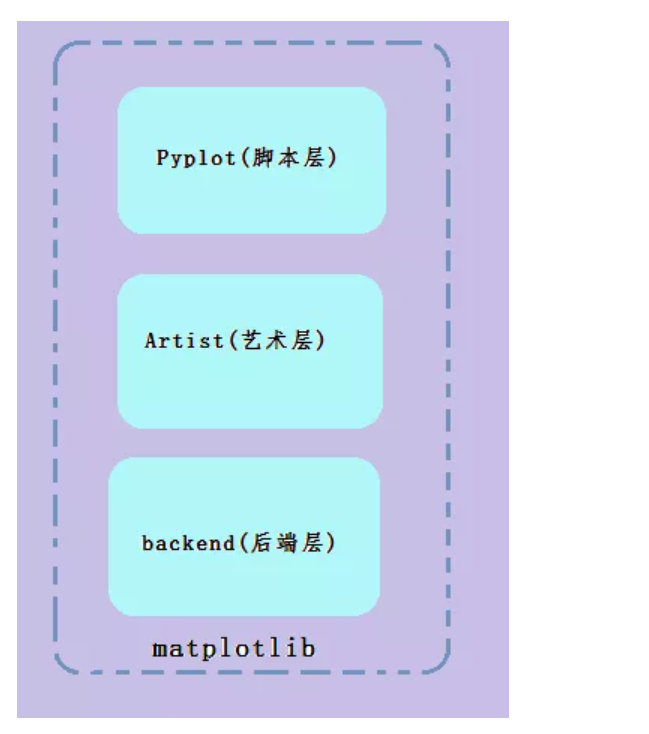

matplotlib 框架分为三层，这三层构成了一个栈，上层可以调用下层，三层框架描述如下：
- 脚本层 (pyplot)：简化了完成数据分析与可视化的常规操作。 管理创建图形、坐标轴以及他们与后端层的连接。
- 艺术家层 (artist)：管理漂亮图形背后的大多数内部活动。
- 后端层 (backend)：matplotlib 的底层，实现了大量的抽象接口类；还和用户界面工具箱整合在一起；可以将图形保存为不同格式(比如PDF、PNG、PS和SVG等)。
这三层属于matplotlib程序包的范畴，脚本层(pytplot模块)可以提供给我们一个与matplotlib打交道的接口，我们可以只通过调用pyplot模块的函数从而操作整个程序包，来绘制图形。
2、matplotlib 编程接口
matplotlib 编程接口由 3 层组成，组成描述如下：
- 第一层状态机环境，是由 pyplot 提供的。
- 第二层是有 pyplot 和面向对象(oo)接口提供，由 pyplot 获取 figure 对象，通过面向对象接口来显示地管理axies 对象。
- 第三层由面向对象(oo)接口提供，该层完全不使用 pyplot 模块。

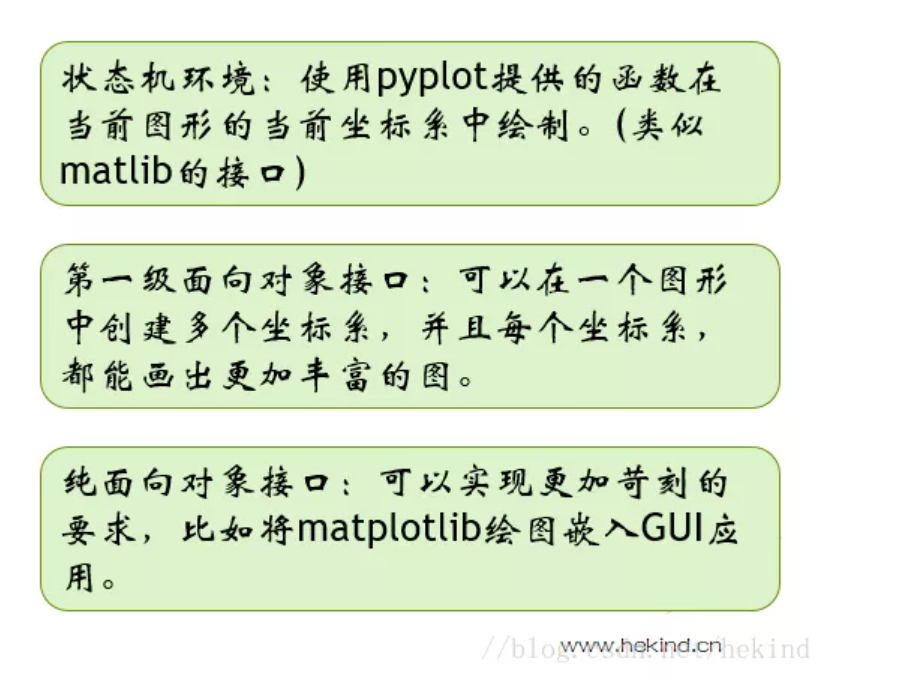

编程接口图：
四、matplotlib 绘图概念
1、绘图方式
在matplotlib库里，总分成两种绘图方式
- 方法一：函数式绘图
绘图方法通过调用一系列函数传入数据绘制出相应的图，
在 matplotlib.pyplot 里是封装好的函数，用户可以直接调用函数进行绘图。
一般的，我们约定 matplotlib.pyplot 取别名为 plt
其模块下主要定义如下两方面的函数：
操作类的函数：对于画布，图，子图，坐标轴，图例，背景，网格等的操作。
如：
plt.ylabel(), plt.xlabel(), plot.yscale(), plt.legend(), plt.title(), plt.text()等
绘图类的函数：画折线图，散点图，条形图，直方图，饼状图等特点图的绘制函数。
如：
plt.scatter, plt.plot(), plt.bar, plot.pie(), plt.hise()……
绘图部分函数如下：
| 序号 | 绘图函数（plt.xxx） | 说明 |
|---|---|---|
| 1 | acorr() | 绘制x的自相关图 |
| 2 | angle_spectrum() | |
| 3 | bar() | 制作条形图 |
| 4 | barbs() | 绘制倒钩的二维场图 |
| 5 | barh() | 制作水平条形图 |
| 6 | boxplot() | 制作一个盒子和胡须图 |
| 7 | broken_barh() | 绘制一个水平的矩形序列图 |
| 8 | clabel() | 绘制等高线图 |
| 9 | cohere() | 绘制x和y之间的一致性图 |
| 10 | csd() | 绘制交叉谱密度图 |
| 11 | eventplot() | 绘制相同的平行线 |
| 12 | fill() | 绘制填充多边形图 |
| 13 | hexbin() | 制作六边形分箱图 |
| 14 | hist() | 绘制直方图 |
| 15 | hist2d() | 制作2D直方图 |
| 16 | magnitude_spectrum() | 绘制幅度谱图 |
| 17 | phase_spectrum() | 绘制相位谱图 |
| 18 | pie() | 绘制饼图 |
| 19 | plot() | 绘制折线图 |
| 20 | plot_date() | 绘制包含日期的数据图 |
| 21 | quiver() | 绘制一个二维箭头场图 |
| 22 | scatter() | 绘制散点图 |
| 23 | specgram() | 绘制频谱图 |
| 24 | stackplot() | 绘制堆积区域图 |
| 25 | streamplot() | 绘制矢量流的流线型图 |
| 26 | triplot() | 绘制非结构化三角形网格作为线条图 |
- 方法二：面向对象式绘图
面向对象式的绘图，才是matplotlib绘图最自然的方式

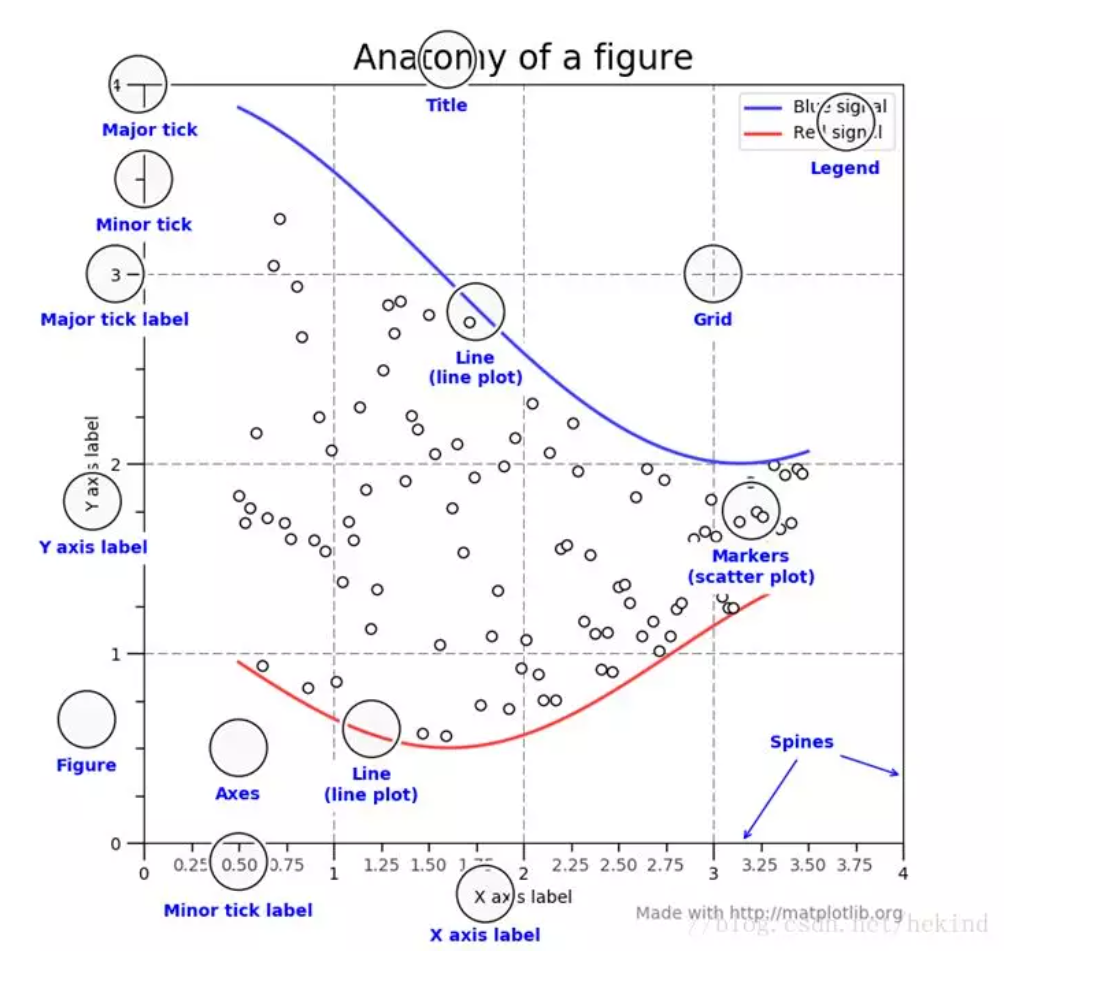

下图是 matplotlib 基本的组成部分
元素描述：
| 元素 | 描述 |
|---|---|
| figure | 图形 |
| axes | 子图形 |
| title | 标题 |
| legend | 图例 |
| Major tick( | 大标尺刻度 |
| Minor tick | 小标尺刻度 |
| Major tick label( | 大标尺刻度数值 |
| Minor tick label | 小标尺刻度数值 |
| Y axis label | y轴指标说明 |
| X axis label | x轴指标说明 |
| Line | 线型图) |
| Markers | 数据标注点 |
| Grid | 格子 |
基本对象描述如下：
- Figure(图)
指整个图形(包括所有的元素,比如标题、线等)。 管理着所有的坐标系，还有一些特殊的艺术家和canvas(画布)。
- 整个图形即是一个Figure对象，即一个弹出的绘图的窗口，便是一个figure。
- Figure对象至少包含一个子图，也就是Axes对象。
- Figure对象包含一些特殊的Artist对象，如title标题、图例legend。
- Figure对象包含画布canvas对象。 canvas对象一般不可见，通常无需直接操作该对象，matplotlib程序实际绘图时需要调用该对象。
- Axes(坐标系)
数据的绘图区域
- 字面上理解，axes是数据轴axis的复数，但它并不是指数据轴，而是子图对象。可以这样理解，每一个子图都有x和y轴，axes则用于代表这两个数据轴所对应的一个子图对象。
-常用方法set_xlim()以及set_ylim()：- 设置子图x轴和y轴对应的数据范围。
- set_title()：设置子图的标题。
- set_xlabel()以及set_ylable()：
- 设置子图x轴和y轴指标的描述说明。
- Axis(坐标轴)
坐标系中的一条轴，包含大小限制、刻度和刻度标签。
- Axis是数据轴对象，主要用于控制数据轴上刻度位置和显示数值。
- Axis有Locator和Formatter两个子对象，分别用于控制刻度位置和显示数值。
- artist(艺术家)
图中所有的对象都是artis，当图形显示时，所有的艺术家都会被绘制到画布上。
- 基本上所有的对象都是一个Artist对象，包括Figure对象、Axes对象和Axis对象，可以将Artist理解为一个基本类。
- 当提交代码，图像最终呈现时，所有的artist对象都会绘制于canvas画布上
值得注意的是：
- 一个figure(图)可以包含多个axes(坐标系)，但是一个axes只能属于一个figure。
- 一个axes(坐标系)可以包含多个axis(坐标轴)，包含两个即为2d坐标系，3个即为3d坐标系

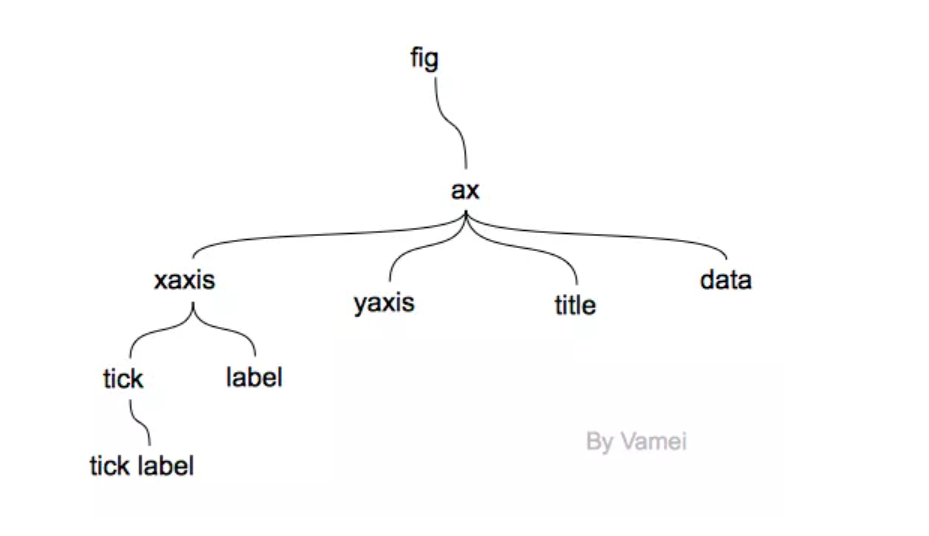

绘图之间的层级结构如下：
3、绘图步骤
在现实生活中，如果我们要画一幅画，首先需要什么工具呢？
- 首先咱们需要一个画板
- 其次还需要一张画布
- 指定大致轮廓（轴），轴是绘画的基准
- 最后是画画工具（画笔…）
而使用 Matplotlib 画图同样如此，首先需要指定一个画板，再指定一张画布，然后再指定元素开始作画。
例如：
import matplotlib.pyplot as plt
# 指定一个画板
fig = plt.figure()
# 指定画板后指定轴
# ax = fig.add_subplot(111)
ax1 = fig.add_subplot(221)
ax2 = fig.add_subplot(222)
ax3 = fig.add_subplot(224)
ax4 = fig.add_subplot(223)
# 设置轴的位置
# ax.set(xlim=[0.5, 4.5], ylim=[-2, 8], title='An Example Axes',
# ylabel='Y-Axis', xlabel='X-Axis')
plt.show()

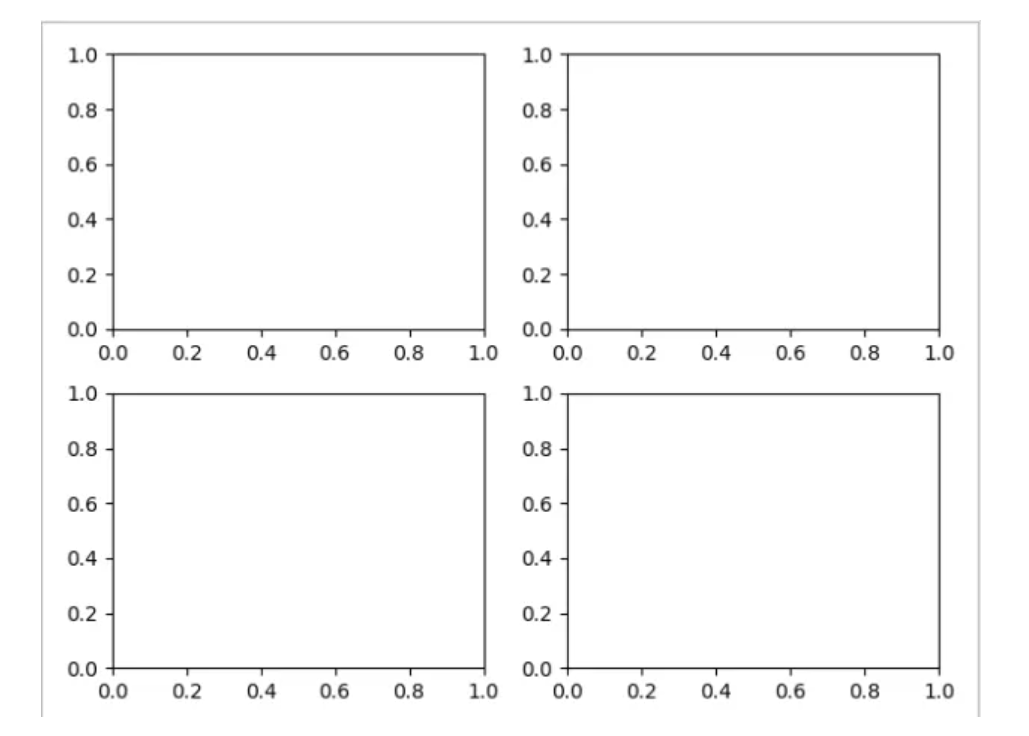

运行结果如下：
3、matplotlib 重要模块 pyplot 详解
matplotlib.pytplot包含了一系列类似于matlab的画图函数。 它的函数作用于当前图形(figure)的当前坐标系(axes)。
3.1 导入模块
import matplotlib.pyplot as plt
3.2 运用模块
导入模块后，调用相应函数，例如
plot(xdata,ydata,format)
函数参数：
- xdata:所有点的x坐标，如果不传默认是[0:]。
- ydata:所有点的y坐标。
- format:绘制的格式，默认是’b-‘。比如’b-+’：分别代表颜色、线形和标记。
- 颜色：绘制的颜色(b指blue,蓝色)。
- 线性：点之间的连线样式(-指实线)。
- 标记：点的风格(+为加号）。
例如：
import matplotlib.pyplot as plt
plt.plot([1,2],[1,2],'r--+')
plt.show()

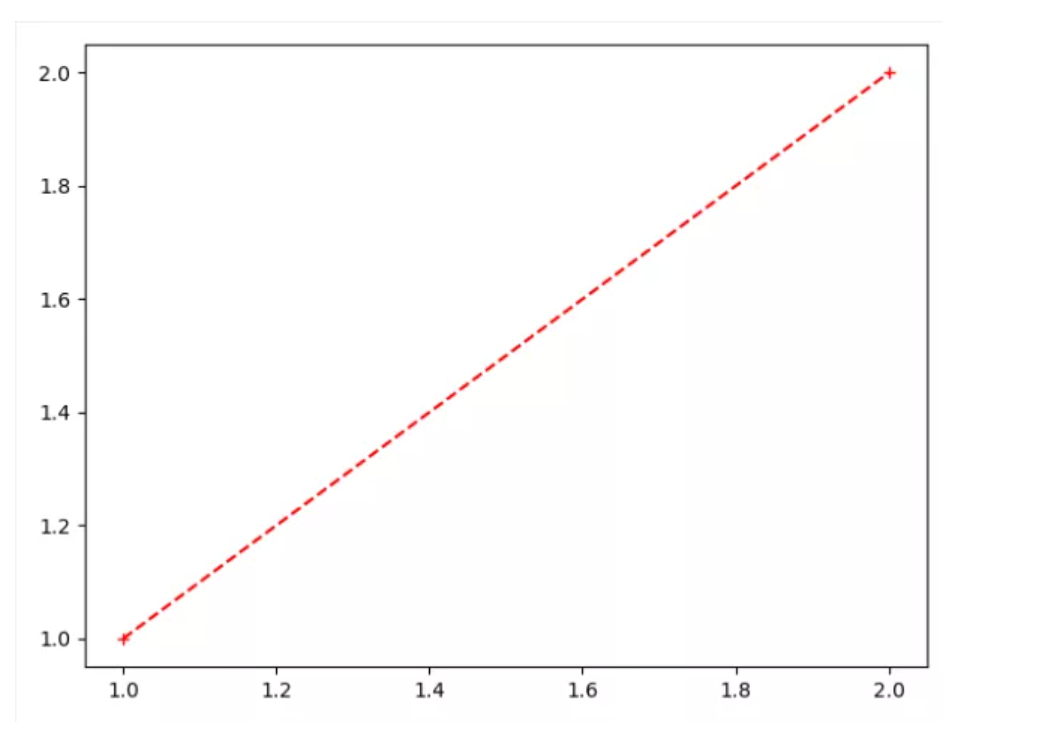

运行结果为：
再例如一个简单的折线图如下：
import matplotlib.pyplot as plt
x = (1,3,5,9,13)
y = (2,5,9,12,28)
# 调用绘制方法
# 设置线条属性
# linewidth属性设置线条的宽度
plt.plot(x,y,linewidth = 5)
# 显示图片
plt.show()

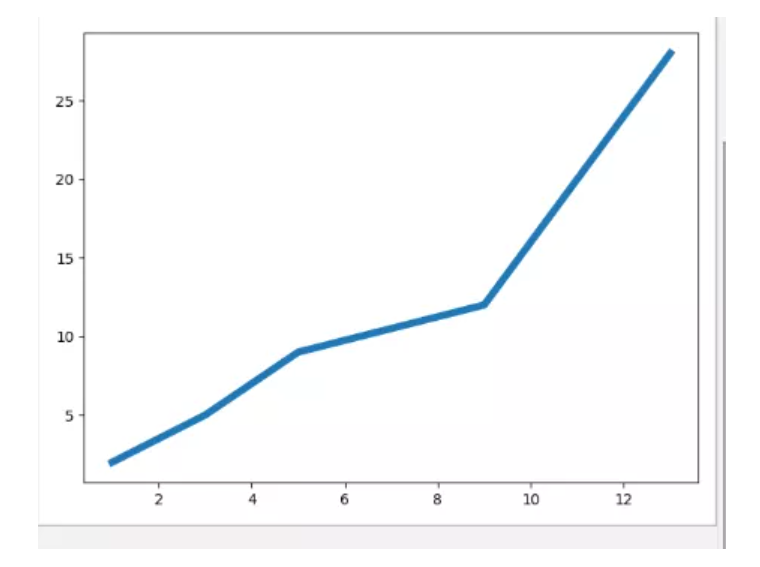

运行结果：
除了设置这些属性以外，图形还可以设置其他属性，这些概念我们将在下一节文章中作详细的讲解。
总结
凡事预则立，学习任何一门知识也得从最基本开始，本章节对 matplotlib 模块做了详细的概念描述，在接下来的的章节中将结合 NumPy 模块进行实战性演练，以此对初入门的伙伴们做更好的支撑。
