互联网金融高并发、高可用平台系统整体架构设计

整个系统分为以下六层，负载均衡层，网页缓存层，虚拟化APP层，数据库缓存层、数据库层，存储层，六层不一定都需要，要根据系统实际需求决定，每层所采用的技术说明如下：

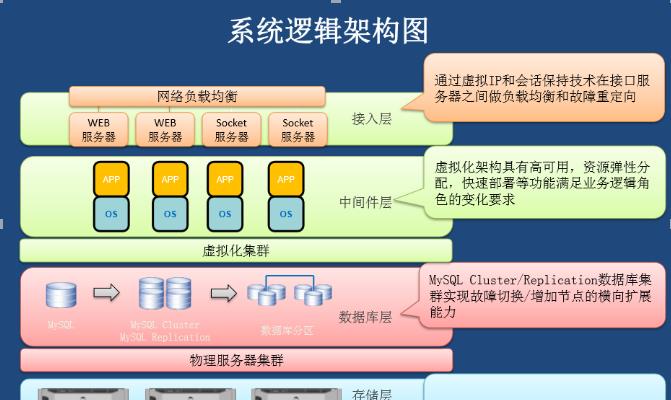

系统逻辑架构图如下：

一、 网页缓存层

网站静态内容多，且不同文件格式多，建议上网页缓存，缓解后端web层服务器压力，所采用的方案为squid集群或者varnish集群，根据文件平均大小和总大小来确定使用技术。

二、 负载均衡层

采用免费开源的专业级负载均衡软件haproxy，根据访问内容正则分发，检测后端服务器状态，由于金融行业的特殊性，有些连接会采用ssl加密，因此根链接

三、 虚拟化APP层

采用vmware vsphere虚拟化技术，资源弹性分配，快速部署，满足业务逻辑角色的变化需求，充分利用服务器资源。

四、 数据库缓存层

将用户公用的，经常频繁访问的且无关紧要的数据缓存在内存中，可以采用免费开源的memcache、mongodb、redis来做，具体采用哪个，要看具体业务应用来决定，使用它们要注意他们的特性。

五、 数据库层

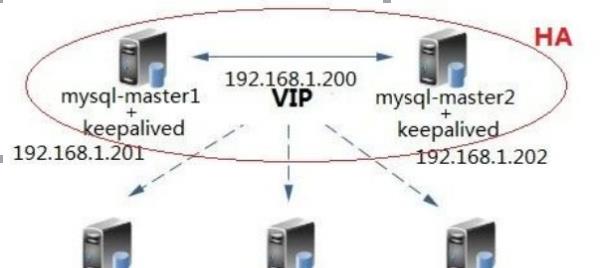

如果数据库采用mysql，那么数据库层采用mysql主主多从高可用系统架构，具体架构图如下：

架构说明如下：

Mysql双主采用双向复制，其中不管哪个节点挂掉都不影响访问，如果数据库读压力大，在mysql主服务器配置多个从服务器，并用lvs做负载均衡，缓解数据库压力。

如果数据库采用oracle，且有共享存储，则采用oracle RAC集群方式实现高可用，否则采用data guard 实现双机热备。

六、 存储层

解决多台web 服务器数据之间同步问题，将网站数据放在共享的存储上并挂载到每台web服务器来解决，如果要做oracle rac集群，那么存储必不可少。数据库的数据可以放在存储，备份同样可以。
